分體式儀表尺寸圖如下：

注：儀表尺寸會根據型號的不同而有所改變，若有不同會預先告知。

1.1儀表安裝方式

支架安裝：在被測液體上方水平固定L型支架，用螺絲將液位儀固定在支架上。

法蘭安裝：安裝時，先將法蘭固定在鐵板或盲板上，然后將儀表固定在法蘭上。

1.2儀表安裝原則

1）換能器發射面到最低液位的距離，應小于選購儀表的量程。

2）換能器發射面到最高液位的距離，應大于選購儀表的盲區。

3）換能器的發射面應該與液體表面保持平行。

4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

6）若換能器發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。

1.3 安裝注意事項

1）儀表外殼最好與大地可靠相連。

2）電線、電纜保護管，要注意防止積水過多。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，最好在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，最好在液位儀周圍加設防高、低溫裝置。

1.4 儀表接線

針擰開后蓋即可看見儀表的接線板，如下圖所示

接線說明：

額定電壓：DC24V，4～20mA電流輸出， XPS02：+接BA-2二芯專用電纜紅線跟黑線，－接BA-2二芯專用電纜屏蔽線。

BA-2二芯專用電纜說明：

注意：

1）BA－2專用電纜的長度應（分體機專用） ≤50米

2）超聲波液位計到控制室的距離應    ≤1200米

3）給DC24V電源上電前后，請仔細檢查電源的極性，注意不要接反。

4）儀表使用DC24V時，在儀表上電后，儀表電源輸入端的電壓不低于21V。

5）4～20mA輸出線的最大負載應小于500歐姆。

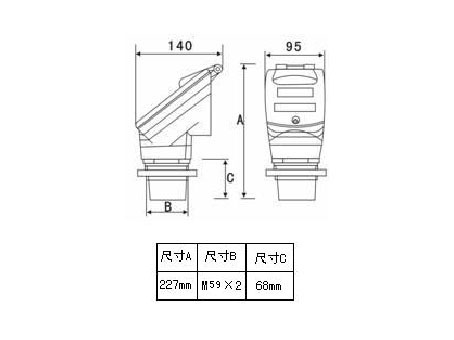

一體式儀表外形尺寸（探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知）

安裝方法：

開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將儀表放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

注：法蘭裝要用大于DN65的法蘭，法蘭中心開孔M59*2。

一體式儀表外形尺寸（探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知）

安裝方法：

開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個直徑60mm的圓孔，將儀表探頭放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

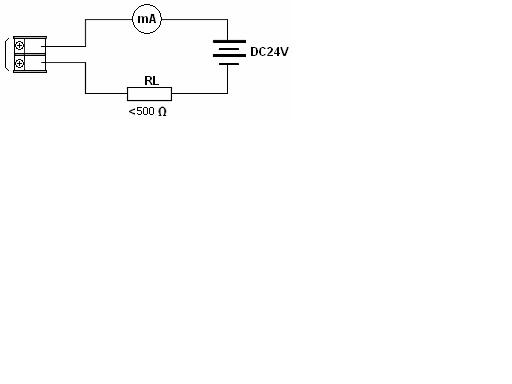

2.2 二線制儀表接線

兩線無極性
