浮筒式液位計是基于浮力的原理制作而成,與浮子式不同的是,他可以實現改變浮力,在工程上有著一定的應用,本篇相遠液位計將具體為您介紹該類儀表【相遠液位計:400-101-2883】。
浮筒式液位計屬于變浮力液位計,其原理圖如圖所示。

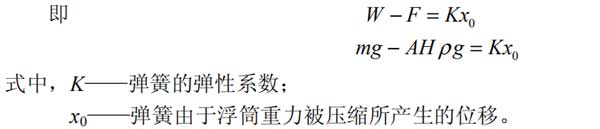

浮筒式液位計的典型敏感元件為浮筒,當被測液面位置發生變化時,被浸沒的體積發生變化,因而所受的浮力也發生了變化,通過測量浮力變化確定液位變化量的大小。將一截面積為 A,質量為 m 的圓筒形空心金屬浮筒懸掛在彈簧上,由于彈簧的下端被固定,彈簧因浮筒的重力被壓縮。設液位高度為 H,當浮筒的重力與彈簧力達到平衡時,則

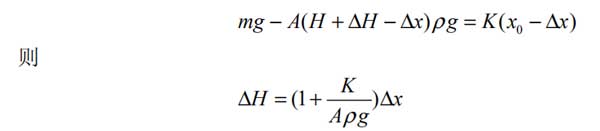

這里以液面剛剛接觸浮筒處為液面零點。當浮筒的一部分被液體浸沒時,浮筒受到液體對它的浮力作用向上移動。當浮力與彈簧力和浮筒的重力平衡時,浮筒停止移動。若液面升高了 ΔH ,浮力增加,浮筒由于向上移動,浮筒上下移動的距離即彈簧的位移改變量為 Δx ,浮筒實際浸在液體里的高度為 H +ΔH ?Δ x ,則力平衡方程為
從式中可以看出,當液位發生變化時,浮筒產生的位移量(即彈簧變形程度)與液位高度成正比。檢測彈簧變形有很多轉換方法,常用的有差動變壓器式、扭力矩力平衡式等。在浮筒的連桿上安裝一鐵心,并隨浮筒一起上下移動,通過差動變壓器使輸出電壓與位移成正比關系。也可將浮筒所收到的浮力通過扭力管達到力矩平衡,把浮筒的位移量變成扭力矩的角位移,進一步用其他轉換元件轉換為電信號,構成一個完整的液位計。改變浮筒的尺寸,可以改變量程。
