汽包水位的雙沖量控制系統在引入了蒸汽流量對水位補充校正的監視后，大大減小了假水位引起的調節器誤動作。 本篇相遠儀表將為您介紹該方面的內容【相遠儀表400-101-2883】

綜合單沖量控制系統和比值控制系統的特點，不難設計出如圖所示的雙沖量控制系統。該系統是在單沖量控制系統的基礎上適當引入了對蒸汽流量的監視，起到對水位的補充校正作用，就可以大大減弱假水位引起的調節器誤動作。

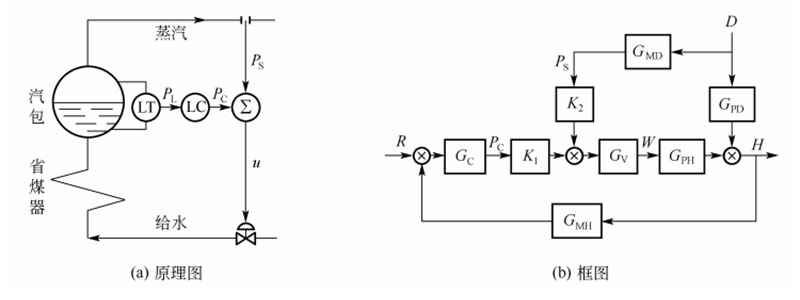

圖 a是雙沖量控制系統的原理圖，圖b是其框圖。由圖知，這其實是一個前饋與單回路的復合控制系統。其控制思路是：測量出蒸汽負荷的大小，根據物料平衡原理，只要給水量與蒸發量完全相等，那么水位將保持不變，從而克服假水位的影響，也就是利用前饋控制抑制負荷擾動；其他干擾因素引起的水位變化則由反饋控制來克服。這樣的設計思路不僅能削弱調節器的誤動作，還能使調節閥動作及時、水位波動減弱，起到改善控制品質的作用。

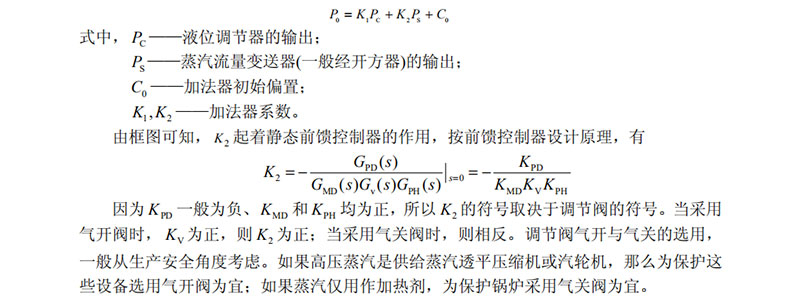

圖a中的加法器輸出是

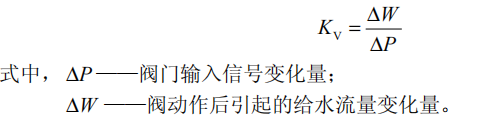

提供了求取 K₂ 的原理算式。事實上，由于鍋爐的情況特殊， K₂ 一般不按照該式求取，而是按以下思路求取。設閥門安裝特性工作點斜率為 K_V ，則

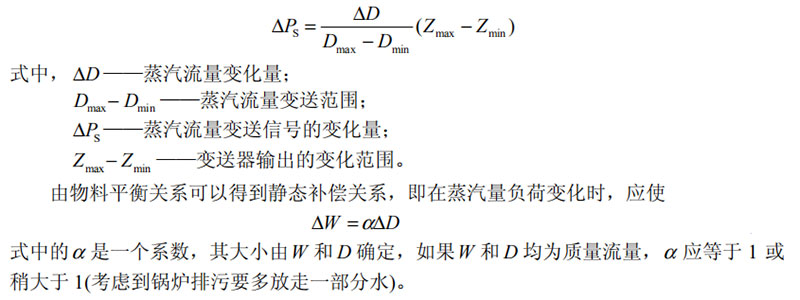

假定蒸汽流量的測量變送為線性(如孔板加開方器)，則

需要說明的是，蒸汽流量信號的引入只是削弱了由假水位現象引起的調節器誤動作，并沒有削弱假水位現象，假水位現象是大中型鍋爐汽包必然存在的物理過程，想要對它進行限制或削弱是很困難的。同時，負荷擾動引起的水位變化速度比給水變化引起的水位變化速度要快得多，所以即使利用給水對符合擾動進行調節，也會產生較大的水位波動，因此必須對符合符合變化的幅度加以限制。
