典型應用
廣泛應用在石油、化工等工業領域的液位測量
典型介質
石油、化工等工業領域透明或較透明介質
18991129503

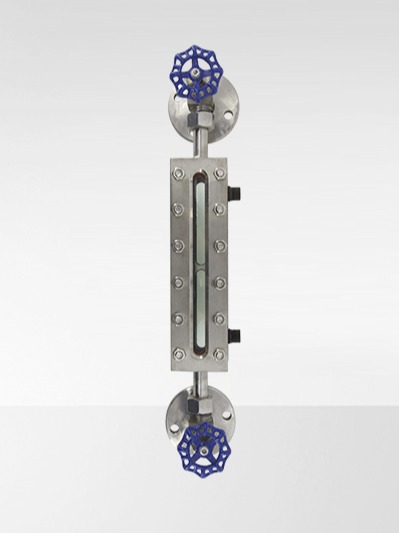

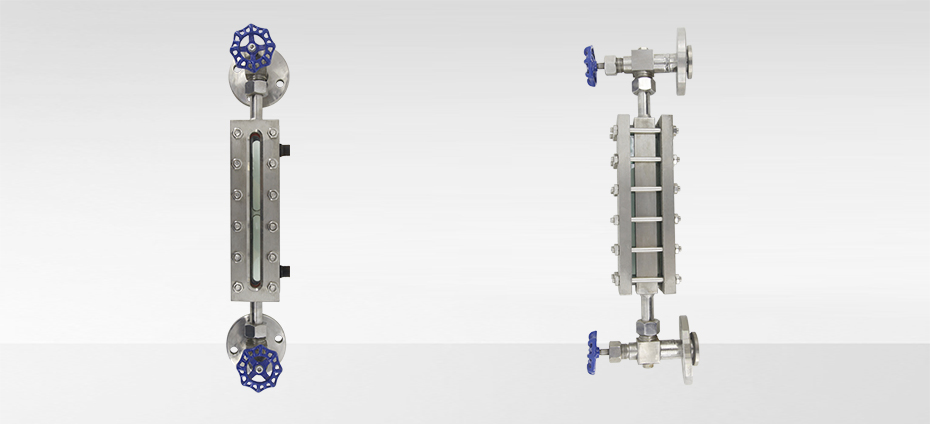

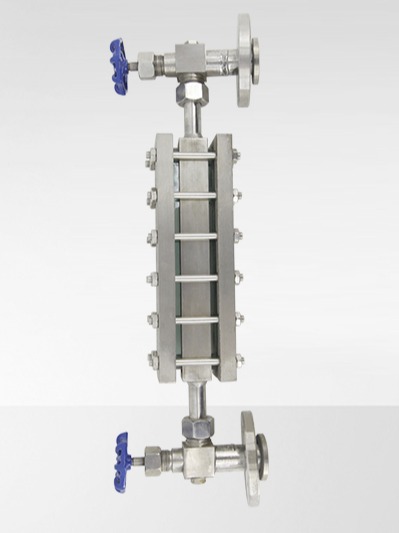

UB型玻璃板液位計可直接用來指示各種容器內介質的液位高度，它和被測介質容器形成連通器，可直接用來指示各種容器內介質的液位高度。具有結構簡單、維修方便、安全可靠、不易堵塞等特點。

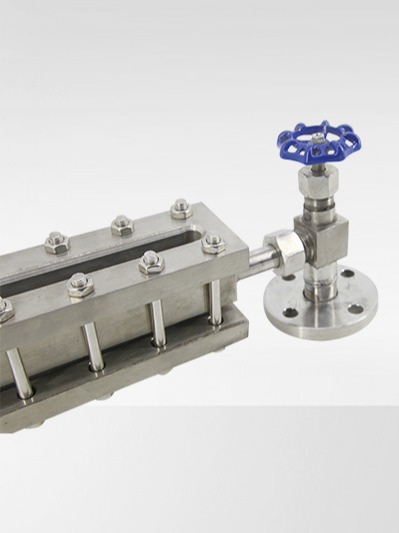

在液位計上下閥門內有安裝鋼珠，當玻璃板因為意外事故損壞時，鋼珠在容器內壓力作用下自動密封，紡織容器內的液體噴出。在UB型玻璃板液位計的兩端，裝有絲堵螺絲釘或G1/2”針型閥，供取樣、沖洗或在檢修時放出儀表內的剩余液體。產品可帶有蒸汽伴熱夾套，適用于粘稠、易凍的液體介質測量。
| 安裝中心距 | L=300、500、800、1100、1400、1700...mm |
| 工作壓力 | 6.3MPa |
| 工作溫度 | ≤200℃ |
| 閥門自動封閉壓力 | ＞0.2MPa |
| 蒸汽伴熱夾套壓力 | 1.0 MPa |
| 蒸汽夾套接頭 | G1/2″外螺紋 |
| 接液材質 | 耐熱碳素鋼或不銹鋼 |
| 過程連接 |
外螺紋：G3/4”或M27*1.5 連接法蘭：DN20-DN50，法蘭標準如HG、GB、ANSI等 |
| UB | 玻璃板液位計 | |||||||||||||||||
| - | 1 | 透光式，一般用于無色透明的液體，光線較好的場合。 | 基本類型 | |||||||||||||||
| 2 | 透光式帶蒸汽夾套，用于粘稠、易凍的液體介質 | |||||||||||||||||
| 3 | 反射式，一般用于稍有色澤的液體，且光線較好的場合。 | |||||||||||||||||
| 4 | 反射式帶蒸汽夾套，用于粘稠、易凍的液體介質 | |||||||||||||||||
| 5 | 防霜式，用于低溫場合。 | |||||||||||||||||
| 6 | 照明式，用于光線較差的場合。 | |||||||||||||||||
| A | 改進型，法蘭連接 | 安裝形式 | ||||||||||||||||
| 1 | 碳鋼 | 2 | 不銹鋼 | 材質 | ||||||||||||||
| 1 | 300mm | 2 | 500mm | 3 | 800mm | 4 | 1100mm | 5 | 1400mm | 6 | 1700mm | 測量范圍 | ||||||
| - | 工作壓力、溫度及過程連接 | 其他信息 | ||||||||||||||||
