典型應用

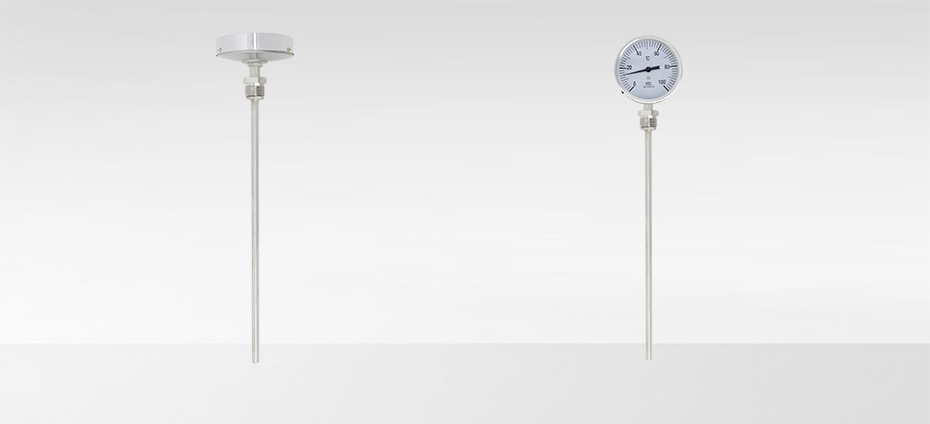

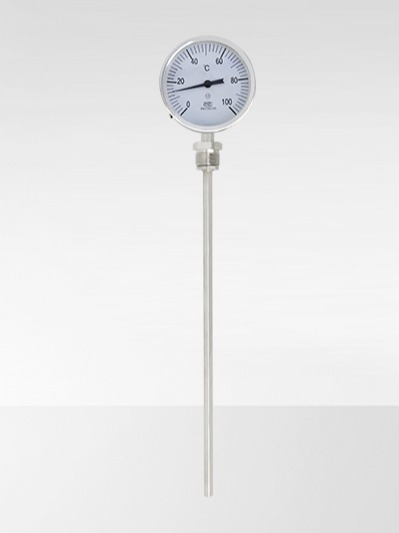

雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成，一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。廣泛應用于生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度測量。
產品特點
1、現場顯示溫度，直觀方便
2、安全可靠，使用壽命長
3、多種結構形式，可滿足不同要求
18991129503
使用要求
1、量程范圍： -80℃～+500℃
2、安裝方式：螺紋固定
3、測量精度：1.0/1.5
| 測量范圍(℃) |
-80～40、-80～80、-20～100、0～80、0～100 0～150、0～200、0～300、0～400、0～500 |
| 環境溫度(℃) | -40～85 |
| 標度盤公稱直徑 | 60、100、150 |
| 精度等級 | 1.5級 |
| 回差 | 溫度計回差應不大于基本誤差限的絕對值 |
| 重復性 | 溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2 |
| 熱響應時間 | ≤40s |
| 工作壓力 | 固定法蘭或螺紋式：-0.1～2.5Mpa； 活動法蘭或螺紋式：常壓 |
| 防護等級 | IP55 |
| 插入深度 | 100～2000mm |
| 保護管直徑 | φ6、φ8、φ10、φ12、φ16 |
| 保護管材質 | 不銹鋼 |
| 過程連接 |
螺紋連接：M16﹡1.5、M27*2、G1/2"、G3/4"、1/2-14NPT 法蘭連接：DN20以上法蘭、請注明法蘭標準(如GB、HG、ANSI、DIN等) |

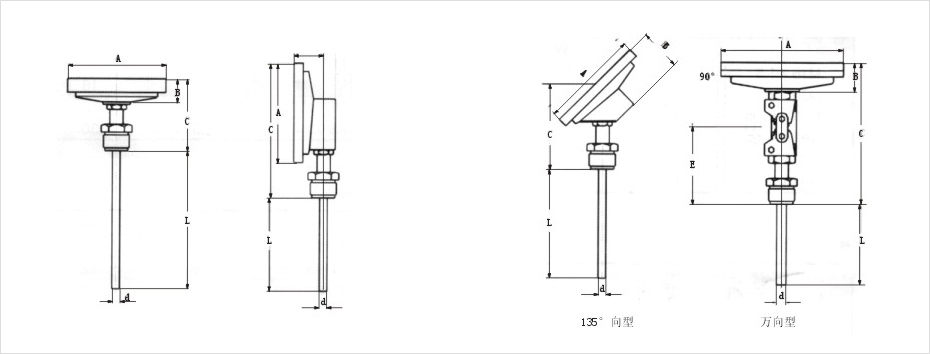

| 形式 | A | B | C | E | L | d |
| 軸向型 | 65 | 23 | 73 | - |
75 100 150 200 300 400 500 750 1000 |
Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 徑向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 105 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 萬向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |
